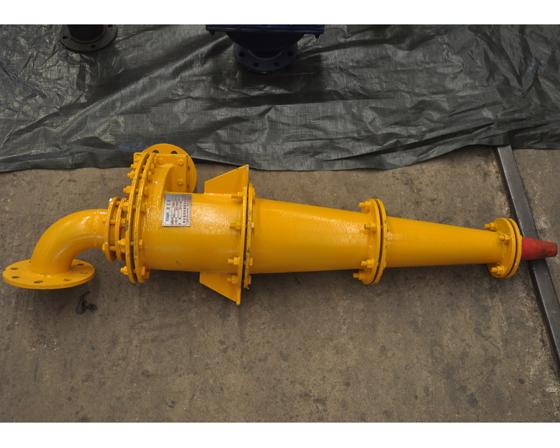

Hidrociclón

  • Se adopta de Xinhai goma anti-abrasiva al ciclón para tener la vida 2-4 veces más larga que antes.
  • La función del flujo es estable dentro del ciclón para mejorar el funcionamiento de separación.
  • Tendrá mejor eficiencia de separación con la profundidad de penetración racional del tubo de retorno y la proporción de la longitud del cono.

La serie del hidrociclón anti-abrasivo de Xinhai es XCI, XCII, XCIII depende de la condición de trabajo. ¡Ayuda de técnicos!

Hidrociclón
  • Hidrociclón
  • Hidrociclón
  • Hidrociclón
  • Hidrociclón

Ventajas de rendimiento

Se adopta de Xinhai goma anti-abrasiva al ciclón para tener la vida 2-4 veces más que antes.

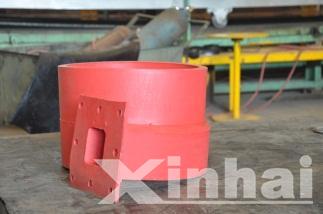

El excelente rendimiento del revestimiento de goma reduce mucho el gasto y hace quedar bien la forma y la dimensión del pasaje de flujo con el fin de mantener estable eficiencia de separación. Ofrecemos la voluta estampada y pega fría de goma super anti-abrasiva. La prueba muestra que la vida del ciclón forrado de Xinhai goma es 2-4 veces más larga que otros.

La función del flujo es estable dentro del ciclón para mejorar el funcionamiento de separación.

Dentro del ciclón no hay borde acudo ni gran esquina para facilitar el mixto y la abrasión de alimento y el lodo mineral, con el fin de tener un funcionamiento anti-abrasivo muy bueno. La función del flujo es estable dentro del ciclón para mejorar el funcionamiento de separación dels ciclón.

Tendrá mejor eficiencia de separación con la profundidad de penetración racional del tubo de retorno y la proporción de la longitud del cono.

Tendrá mejor eficiencia de separación con la profundidad de penetración racional del tubo de retorno y la proporción de la longitud del cono. Se adopta a la estructura especial del tubo de retorno y el cono para mejorar el problema de mucho trtorno y fino flujo de base.

Xinhai XCI Hidrociclón

Xinhai XCⅠ hidrociclón es diseñado por la teoría profesional de CFD (dinámica de fluidos sistema de computadora) y el sistema 3D modelo de análisis con un nivel avanzado del mundo, se aplica a las operaciones de separación y deshidratación.

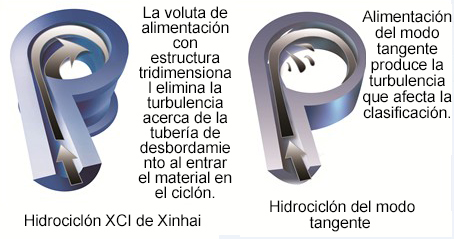

Ventajas: Alimentación única de la forma 3D voluta con alta eficiencia de clasificación.

Xinhai XCI hidrociclon adopta la estructura de alimentación de 3D voluta realizando la alimentación de 3D circunferencial y axial con el fin de ofrecer un canal natural para el ciclón envitando el rotación rápida y eliminando la turbulencia dentro del tubo de desbordamiento, lo que mejora la eficiencia de clasificación.

Parámetros técnicos

Tipo del ciclón Capacidad(m /h) Tamaño de separación(μm) Diámetro de la salida del desbordamiento(mm) Diámetro de la salida del desazolve(mm) Presión de entrada(MPa)
150 10-23 25-74 30-50 8-22 0.060-0.15
200 17-38 28-80 40-65 16-32 0.060-0.15
250 24-53 30-82 65-100 16-40 0.060-0.15
300 40-100 36-90 65-120 20-40 0.060-0.15
350 56-118 40-100 80-120 30-70 0.060-0.15
400 74-157 42-105 90-135 30-70 0.060-0.15
450 90-192 44-110 100-150 30-70 0.060-0.15
500 128-300 50-115 130-220 35-100 0.060-0.15
550 155-368 52-120 140-240 35-100 0.060-0.15
610 200-468 57-125 160-260 65-110 0.060-0.15
660 237-524 60-130 180-280 80-150 0.060-0.15
710 285-580 63-135 200-280 120-160 0.060-0.15
Hidrociclón
Xinhai XCII Hidrociclón

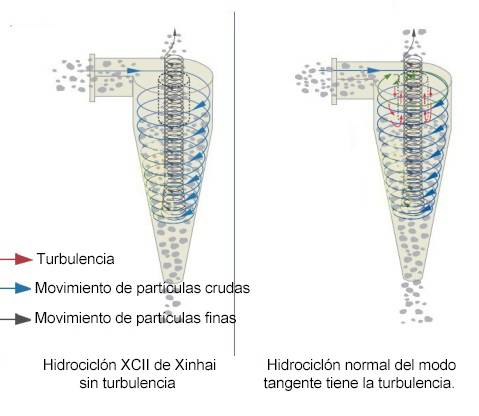

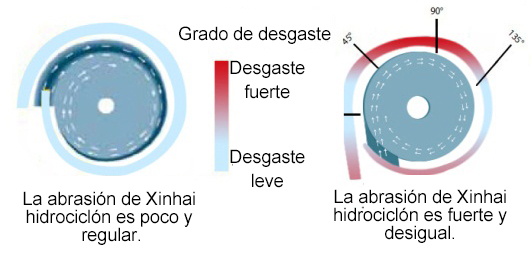

Xinhai hidrociclon de la serie XCII es desarrollada por Xinhai Goma Anti-abrasiva con el nivel avanzado mundial, es parecido como el hidrociclón "Clebsch" que tiene el boca de alimentación con dirección involute para aumentar la fuerza centrífuga con el fin de mejorar la clasificación y mitigar la abrasión. Comparación. del Xinhai XCII hidrociclón. y el ordenarioEste ciclón es lo más adecuado para la operación de clasificación.

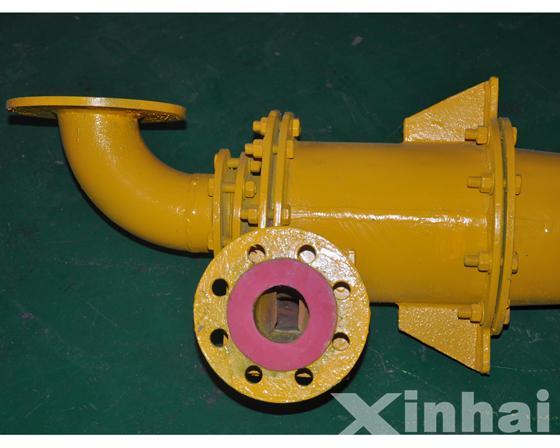

Producto: único alimentación con dirección involute, baja abrasión.

El puerto de alimentación adopta la forma de dirección involute para reducir el grado de la turbulencia por la divergencia súbita al entrar el material, lo que hará el flujo estable para mejorar la clasificación.

La forma de alimentación involute reducirá la abrasión a la cámara al entrar el material.

Parámetros técnicos

Tipo de ciclón Capacidad(m /h) Tamaño de separación(μm) Diámetro de la salida de desbordamiento(mm) Diámetro de la salida de desazolve(mm) Presión de entrada(MPa)
150 10-23 25-74 30-50 8-22 0.060-0.15
200 17-38 28-80 40-65 16-32 0.060-0.15
250 24-53 30-82 65-100 16-40 0.060-0.15
300 40-100 36-90 65-120 20-40 0.060-0.15
350 56-118 40-100 80-120 30-70 0.060-0.15
375 74-157 42-105 90-135 30-70 0.060-0.15
450 90-192 44-110 100-150 30-70 0.060-0.15
500 128-300 50-115 130-220 35-100 0.060-0.15
610 200-468 57-125 160-260 65-110 0.060-0.15
660 237-524 60-130 180-280 80-150 0.060-0.15

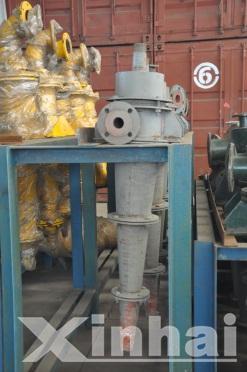

Xinhai XCIII hidrociclón
Xinhai XCIII hidrociclón

Xinhai hidrociclón de la serie XCII es desarrollada por Xinhai Goma Anti-abrasiva con el nivel avanzado mundial.

Se aplica principalmente a la operación de deshidratación de los materiales.

El certificado de patente del hidrociclón

Ventajas

1. Patente nacional con buen efecto de deshidratación.

Yantai Xinhai hidrociclón de la serie XCII consiguió el patente práctico nuevo por Buró de Patente Nacional en 2010.

No. de patente：201020575043.X。

Estructura nueva, corrientes del fondo estable y bajo consumo de energía

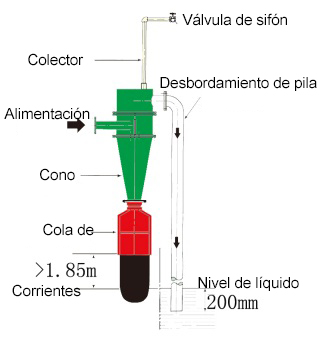

El conducto de desbordamiento de Xinhai hidrociclón XCII tiene válvula sifón y cola de pescado en la salida de desazolve.El dibujo de sección transversal del hidrociclónLa presión de descarga de Xinhai hidrociclón es menor que la del ordinario por la causa del efecto sifón, lo que reducirá la presión de succión para bajar el consumo de energía.

La prueba muestra que el consumo de energía de Xinhai hidrociclón XCII es una tercera del ordinario.

La cola de pescado especial cambiará de acuerdo con la capacidad, concentración y presión para tener flujo estable.

Parámetros técnicos

Tipo de ciclón Capacidad(m/h) Tamaño de separación(μm) Diámetro de la salida de desbordamiento(mm) Diámetro de la salida de desazolve径(mm) Presión de entrada(MPa)
50 2-3.5 10-74 11-18 4-12 0.1-0.3
75 3.7-6.6 20-74 15-20 6-12 0.08-0.25
100 5.8-9 35-75 30-40 8-18 0.06-0.15
125 12.6-19 35-75 38-60 8-20 0.06-0.15
150 15-24 35-75 38-60 8-22 0.06-0.15
225 27.7-43 40-100 57-85 16-38 0.06-0.15
250 32-53 40-100 65-90 16-40 0.06-0.15
300 45-70 45-110 65-120 25-50 0.06-0.15
380 76-120 50-110 94-152 30-72 0.06-0.15
455 128-203 60-120 114-178 50-140 0.06-0.15
500 136-215 60-120 144-180 50-140 0.06-0.15
600 206-325 65-140 178-254 82-140 0.06-0.15

Parámetros

Como la aplicación tendrá mucha influencia a la selección por favor permita al técnico para ayudar en la selección del producto más adecuado para usted. Consulta técnica
